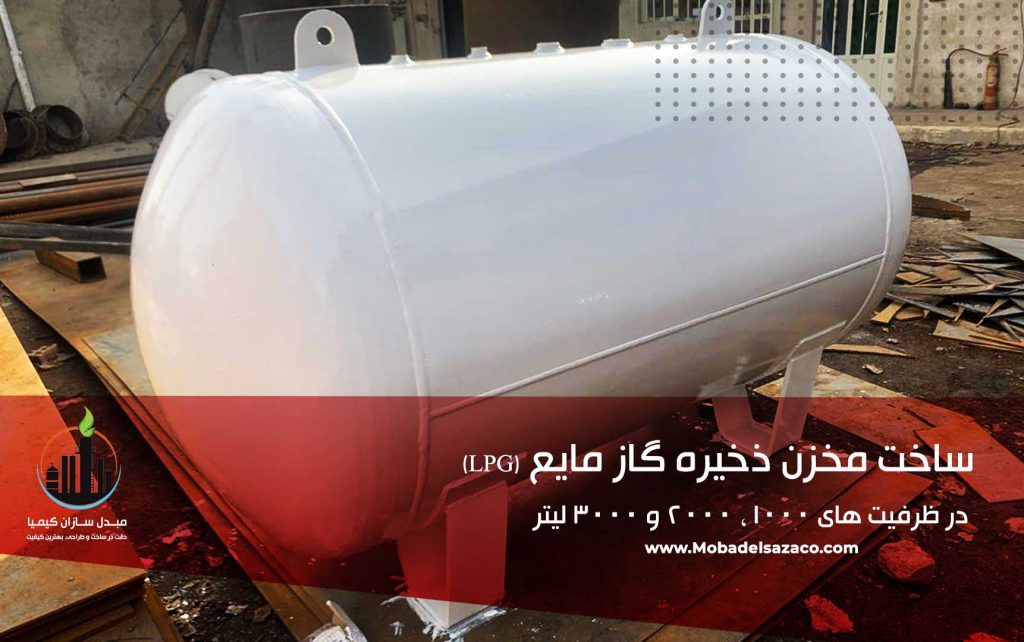

مخزن ذخیره گاز مایع چیست؟

ساخت مخزن ذخیره گاز مایع LPG

مخزن ذخیره گاز مایع چیست؟

مخزن ذخیره گاز مایع ، مخزنی از جنس آهن با ضخامت های ۶، ۸ و یا ۱۰ و ۱۲ میلی متر،

این مخزن در سه مرحله اساسی جوشکاری می شود.

ابتدا پاس ریشه با استفاده از جوشکاری الکترود سپس پاس دوم با استفاده از جوش CO2 و در انتها پاس نهایی   با دستگاه جوش زیر پودری

همانطور که در مطالب ساخت مخزن گفته شد تمامی مخازن تحت فشار با نرم افزار ASMEVIII طراحی می شوند.

همانطور که میدانید مخازن ذخیره گاز بخصوص گاز مایع فشاری بالای ۱۰ بار را دارند.

در نتیجه باید در زمان ساخت تمامی نکات استاندارد را رعایت نماییم زیرا عدم رعایت نکات ایمنی خطر آفرین خواهد بود.

گروه صنعتی مبدل سازان کیمیا حدود ۱۰ سال است که در ساخت مخازن گاز مایع فعالیت دارد.











مراحل ساخت مخزن ذخیره گاز مایع :

  1. طراحی مخزن در نرم افزار ASMEVIII
  2. طراحی نقشه مکانیکی
  3. طراحی نقشه شاپ کارگاهی
  4. دریافت تاییدیه نقشه های ساخت از کارفرما
  5. آنالیز متریال خریداری شده
  6. انجام مراحل برش طبق نقشه
  7. ساخت فرمینگ کپ و عدسی
  8. آماده سازی جوشکاری ورق شل
  9. مونتاژ و نورد استوانه
  10. مونتاژ عدسی ها روی شل
  11. نصب فلنج ها و نازل ها
  12. پخ زنی شل و زیر سازی
  13. جوشکاری پاس ریشه مخزن ذخیره گاز مایع
  14. ساخت و نصب پایه ها (در صورت وجود در نقشه)
  15. انجام تست هیدرو استاتیک و رادیوگرافی
  16. رنگ کاری
  17. بسته بندی و تحویل

متریال ساخت :

  1. عدسی ها با فرم و پرس استاندارد
  2. آلیاژ ورق A516 با گرید ۷۰ به ضخامت ۶، ۸ ، ۱۰ و ۱۲
  3. پایه تیغه ای
  4. جوشکاری نهایی زیر پودری
  5. اتصالات کلاس ۳۰۰۰#

مخزن ذخیره گاز مایع ال پی جی
